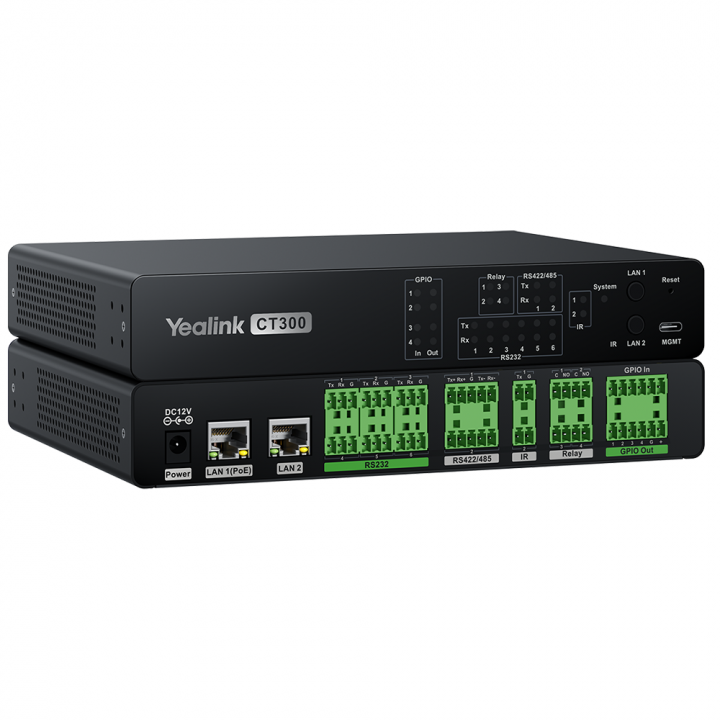

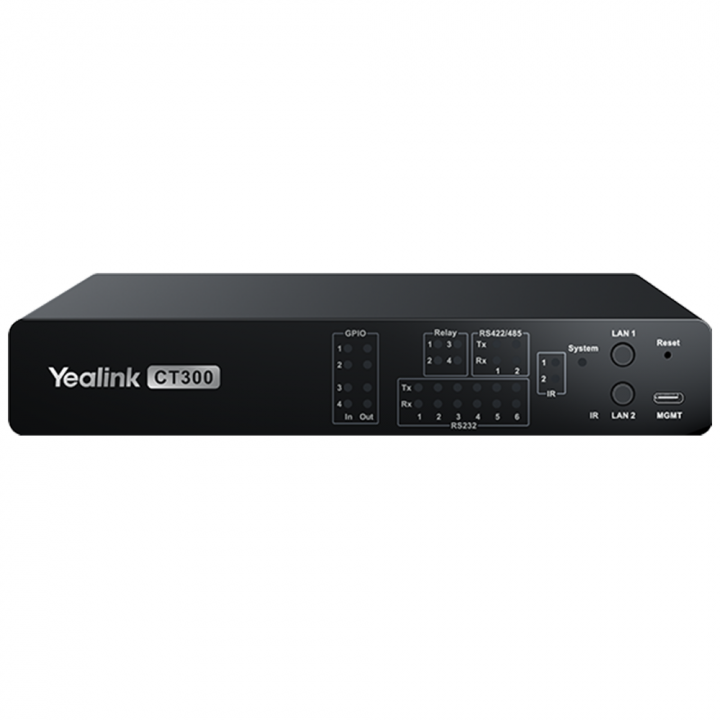

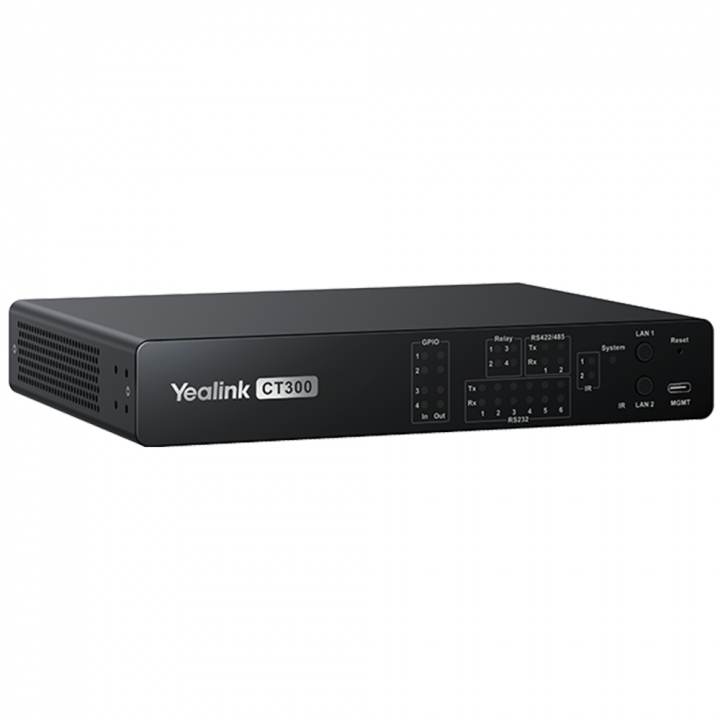

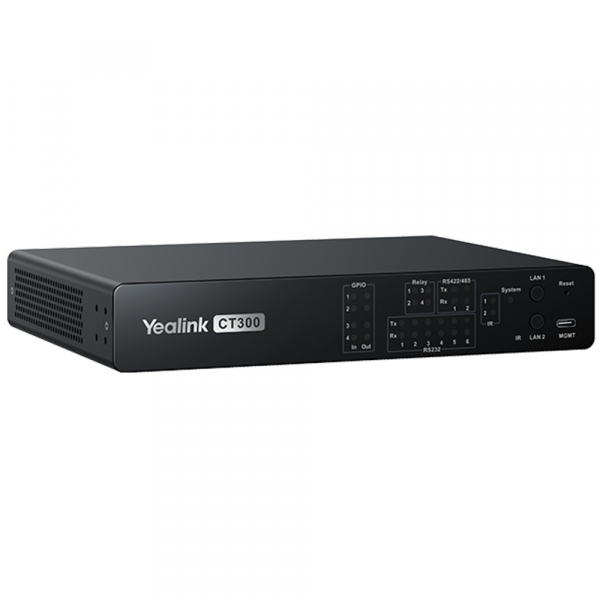

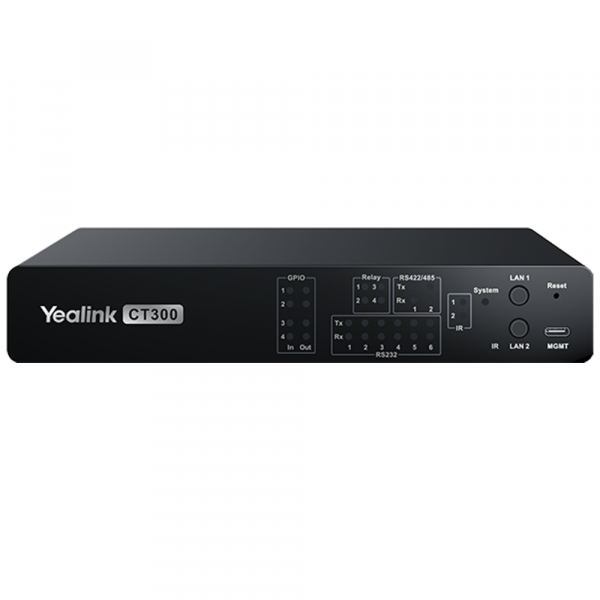

Yealink CT300

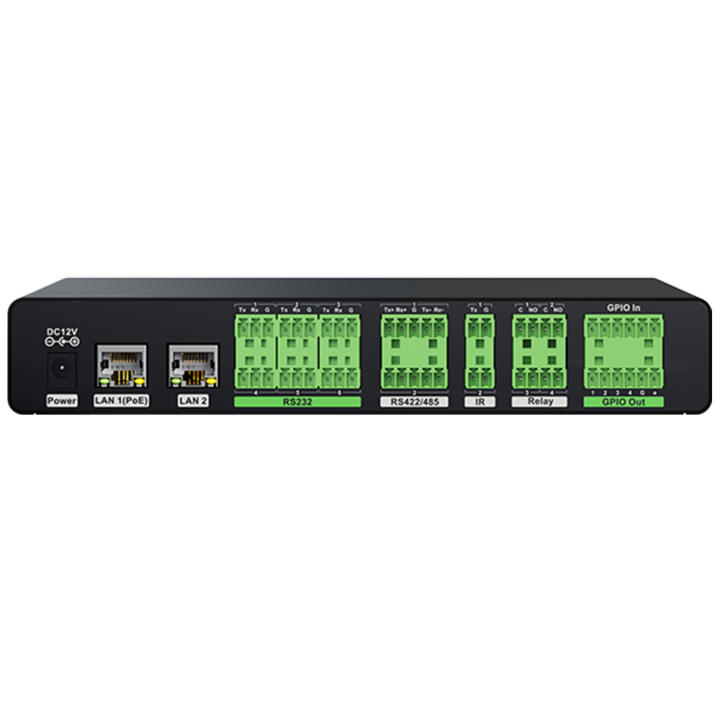

Интерфейсы

• 1 порт PoE
• 1 порт RJ45
• 6 портов RS232
• 2 порта RS422/485
• 2 порта ИК-выход
• 4 порта реле
• 4 GPIO ввод/вывод
• 1 порт обучения ИК
• 1 порт управления MGMT
• 1 порт питания 12 В/2 А

RS232

• 2 двунаправленных порта RS232
• Скорость передачи данных: 300-11520 бод
• Конфигурация контактов: Pin1 = Tx, Pin2 = Rx, Pin3 = Gnd

RS422/485

• 2 двунаправленных порта RS422/485
• Скорость передачи: 300-115200 бод
• Конфигурация контактов RS422: Pin1 = Tx+, Pin2 = Rx+, Pin3 = Gnd, Pin4 = Tx-, Pin5 = Rx-
• Конфигурация контактов RS485: Pin1 и Pin2 (соединены вместе) = data+, Pin3 = Gnd, Pin4 и Pin5 (соединены вместе) = data-

ИК-выход

• 2 порта ИК-выхода
• Частота несущей: 34~42 кГц
• Конфигурация контактов: Pin1 = Tx, Pin2 = Gnd

Реле

• 4 нормально разомкнутых реле
• Номинальные параметры: 30 В постоянного тока, 2 А
• Конфигурация контактов: Pin1 = COM (общий), Pin2 = NO (нормально разомкнутый)

GPIO

• 4 канала аналогового входа или цифрового входа/выхода
• Цифровые выходы:
  • диапазон входного напряжения: 0~24 В постоянного тока;
  • входное сопротивление: 29 кОм;
  • программируемая подтяжка: 1 кОм к + 5 В пост. тока;
  • порог переключения из низкого в высокий уровень: программируемый диапазон 0~24 В постоянного тока, по умолчанию 2,8 В;
  • порог переключения из высокого в низкий уровень: программируемый диапазон 0~24 В пост. тока, по умолчанию 2 В.
• Аналоговые входы: 12-битный АЦП, диапазон 0~24 В постоянного тока
• Цифровые выходы: 3,3 В, 3,3 мА
• Конфигурация контактов: Pin1, 2, 3, 4 = GPIO ввод/вывод, Pin5 = Gnd, Pin6 = 12 В постоянного тока

Обучение ИК-пультом

• Частота несущей: до 38 кГц
• Дальность захвата: до 4 м от передней панели

Питание

• Потребляемая мощность:
  • средняя: 2,5 Вт;
  • пиковая: 3,3 Вт;
  • в режиме ожидания: 1,7 Вт.

Методы установки

• Установка в стойку
• Установка на плоскую поверхность

Физические характеристики

• Размеры: 216 х 160 х 36.7 мм
• Вес: 1,07 кг
• Рабочая влажность: 10-95%
• Рабочая температура: -10~45 °C
• Температура хранения: -30~70 °C

Комплектация

1. Yealink CT300 – 1 шт.
2. Ethernet-кабель 3 м – 1 шт.
3. Кабель питания – 1 шт.
4. USB-кабель (C/A) 1 м – 1 шт.
5. ИК-излучатель – 2 шт.
6. Дюбели – 4 шт.
7. Саморезы – 4 шт.
8. Монтажные уши – 2 шт.
9. Винты – 12 шт.
10. Соединительная пластина – 1 шт.
11. Разъем Phoenix (2 х 2-пин, 6 х 3-пин, 2 х 4-пин, 2 х 5-пин, 2 х 6-пин) – 14 шт.
12. Руководство пользователя – 1 шт.
