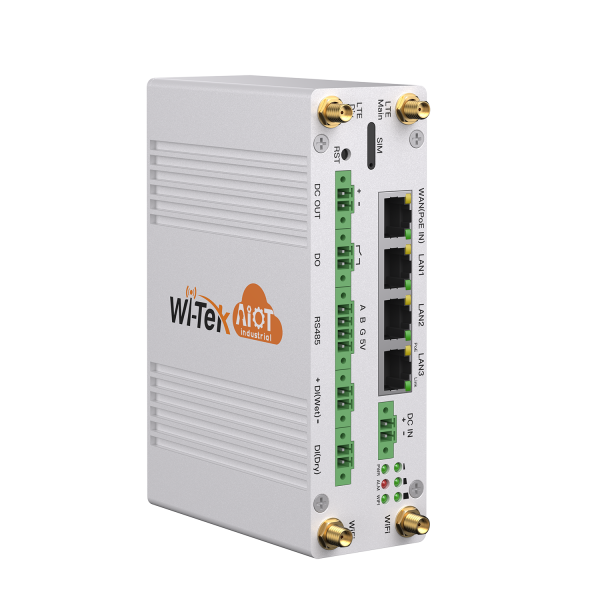

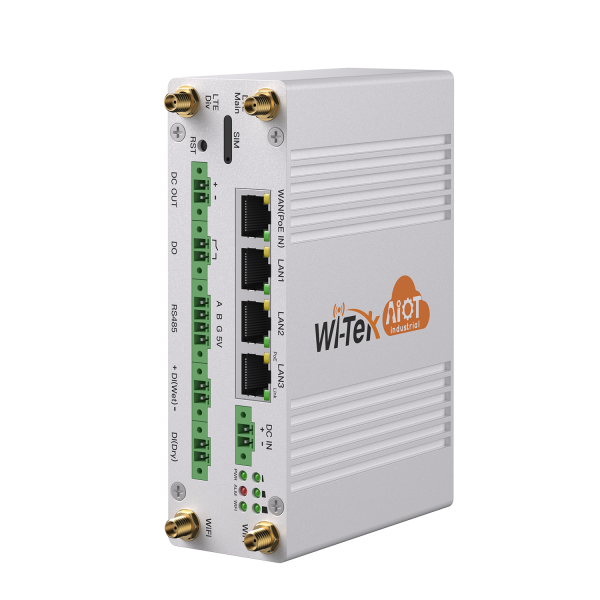

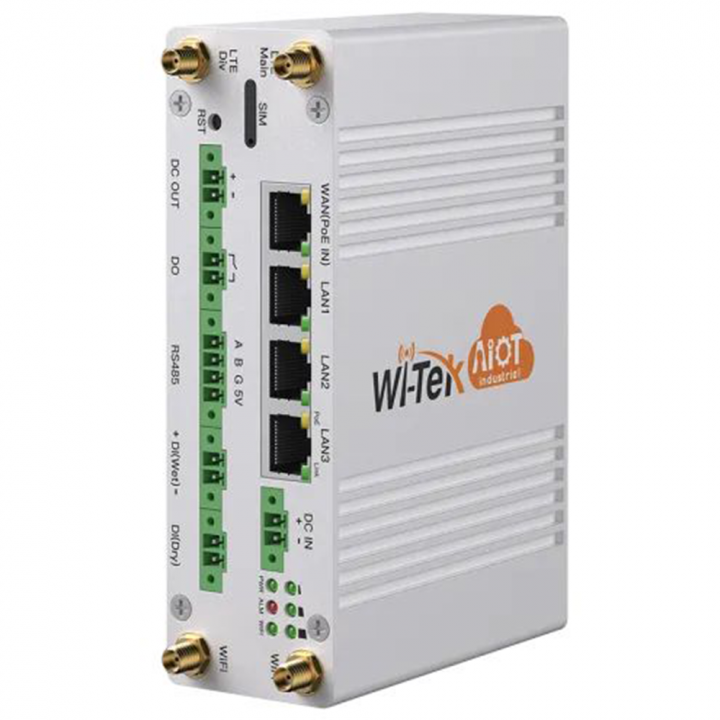

Wi-Tek WI-IOT110 V2

Техническое описание

• Память:
• Оперативная память: 128 MB
• Флеш-память: 16 MB

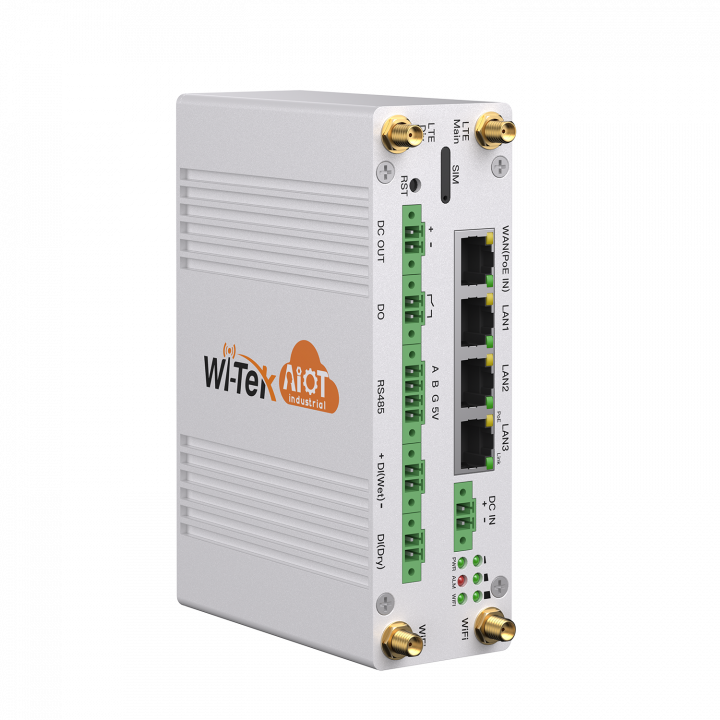

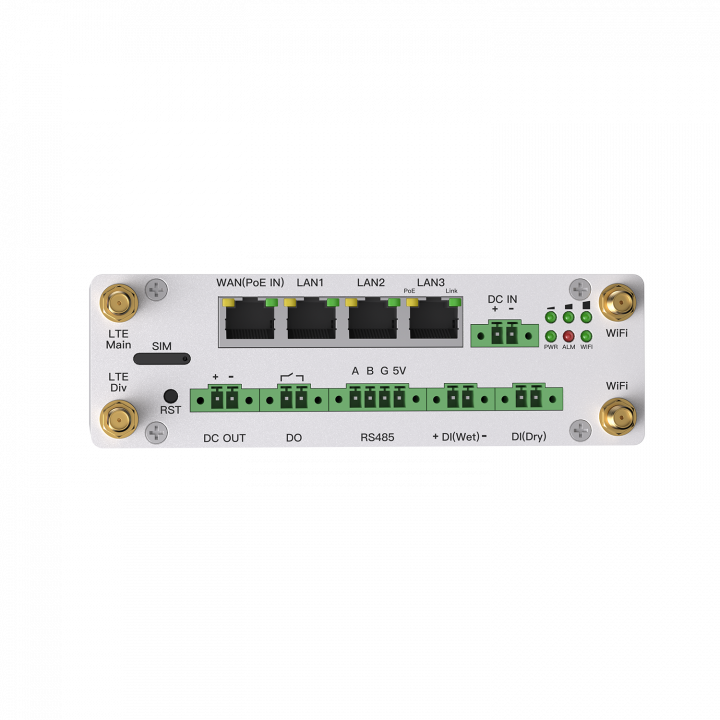

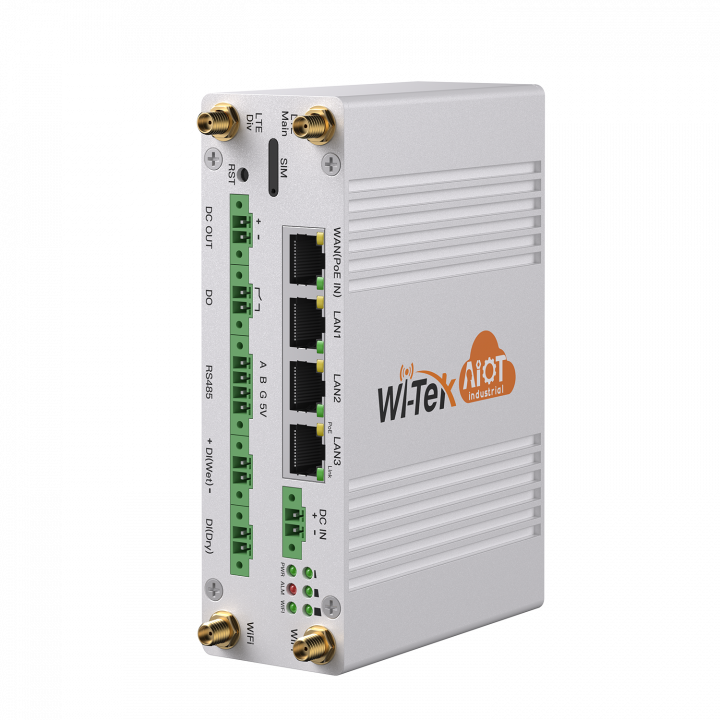

• Интерфейсы:
• 1 х порт WAN RJ45 10/100 Мбит/с
• 3 х порта LAN RJ45 10/100 Мбит/с
• 1 х дискретный выход (DO) на 2-контактном разъёме Phoenix
• 1 х дискретный вход (DI) «мокрый» (Wet) на 2-контактном разъёме Phoenix
• 1 х дискретный вход (DI) «сухой» (Dry) на 2-контактном разъёме Phoenix
• 1 х DC выход 12 В / 1.5 А на разъёме Phoenix
• 1 x DC вход 12–55 В на разъёме Phoenix
• 1 x слот для двух Nano-SIM-карт (Dual Nano-SIM)
• Консольный порт: 1 х разъём RS-485 на 4 контакта, шаг 2,54 мм, типа Phoenix, сигналы: A, B, GND, 5 В.
• Тип разъёма для подключения антенны:
• 2 х 4G LTE антенных разъема:SMA-K (гнездо) — наружная резьба, внутри отверстие (контакт-гнездо).
• 2 х 2,4 ГГц Wi-Fi антенных разъема: RP-SMA-K (гнездо) — наружная резьба, внутри штырёк (центральный контакт-штырь).
• Кнопка сброса
• Питание:
• 12–55 В вход DC IN
• 802.3bt 90 Вт, вход PoE IN (питание через Ethernet)
• PoE выход: IEEE 802.3af/at PoE
Примечание: выход PoE отсутствует, если DC IN ниже 48 В.
• DC выход: 12 В/1.5 А
Примечание: Выход DC отсутствует, если DC вход ниже 15 В.
• Потребляемая мощность: < 12 Вт (без учёта нагрузки по PoE Out)

• Класс LTE: CAT.4 (150 Мбит/с Downlink, 50 Мбит/с Uplink)
• Поддерживаемые частотные диапазоны (Band):
• LTE FDD: B1/ B3/ B5/ B7/ B8/ B20/ B28
• LTE TDD: B34/ B40/ B41
• WCDMA: B1/ B5/ B8
• GSM: B3/ B8
• Коэффициент усиления антенны: 5 дБИ

• Wi-Fi стандарт: IEEE 802.11b/g/n
• Скорость передачи данных: 300 Мбит/с
• MIMO: 2 x 2
• Частота: 2.4 ГГц
• Ширина канала: 20 МГц, 40 МГц
• Максимальная мощность передачи: 20 дБм

• WAN: PPPoE, DHCP-клиент, Статический IP-адрес, Программное переключение режима порта между WAN и LAN
• Модуль мобильной связи: IPv6, APN, PIN Code
• Резервирование канала: Приоритет каналов Ethernet и 4G, настройка отправки heartbeat-пакетов (контрольных пакетов)
• LAN: Настройки DHCP-сервера
• Брандмауэр: Управление доступом к веб-интерфейсу, Списки контроля доступа, Port mapping, DMZ, Привязка MAC-адресов
• Беспроводная сеть (Wi-Fi): Включение/отключение Wi-Fi, SSID, Настройки безопасности Wi-Fi, WMM, Скрытие SSID, Настройки радиомодуля
• Промышленные характеристики: Настройка режима и действия дискретных входов/выходов (DI/DO), Transparent DTU, Modbus DTU, TCP server DTU, UDP server DTU, MQTT DTU, Modbus master, Modbus slave serial mode
• Системные настройки: Обновление прошивки, Резервное копирование / восстановление конфигурации, Перезагрузка, Сброс к заводским настройкам
• Управление: WEB management, Wi-Tek cloud, SD-LAN
• Расширенные настройки: Ping watchdog, Перезагрузка по расписанию, Синхронизация времени по NTP, Пинг, Трассировка

• Сертификация: CE, FCC, RoHS, UKCA, RCM
• Размеры: 145 х 104 х 45 мм
• Вес: 0,52 кг
• Температура:
• при эксплуатации: -40~75 °C;
• при хранении: -40~85 °C.
• Влажность:
• при эксплуатации: 5~95 % без образования конденсата;
• при хранении: 5~95 % без образования конденсата.

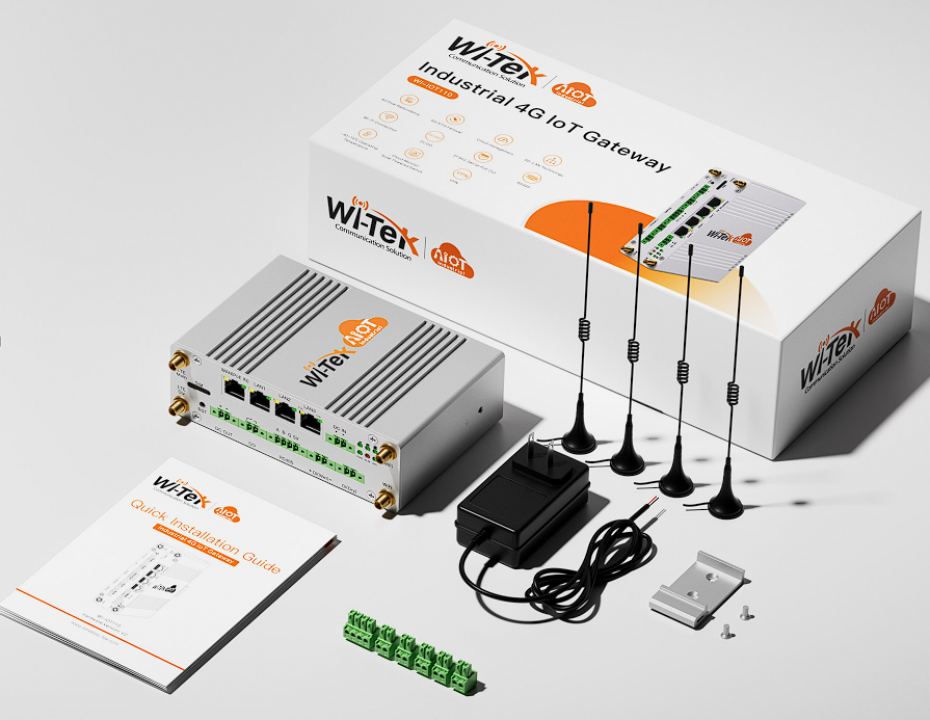

Комплектация

1. WI-IOT110 v2 - 1 шт.
2. Антенна Wi-Fi - 2 шт.
3. Антенна 4G - 2 шт.
4. 2-контактный клеммный блок - 5 шт.
5. 4-контактный клеммный блок - 1 шт.

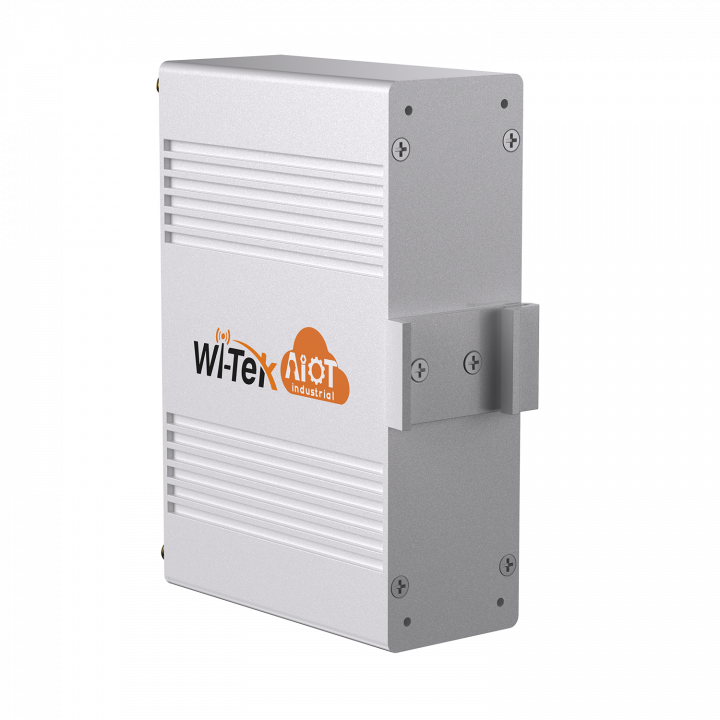

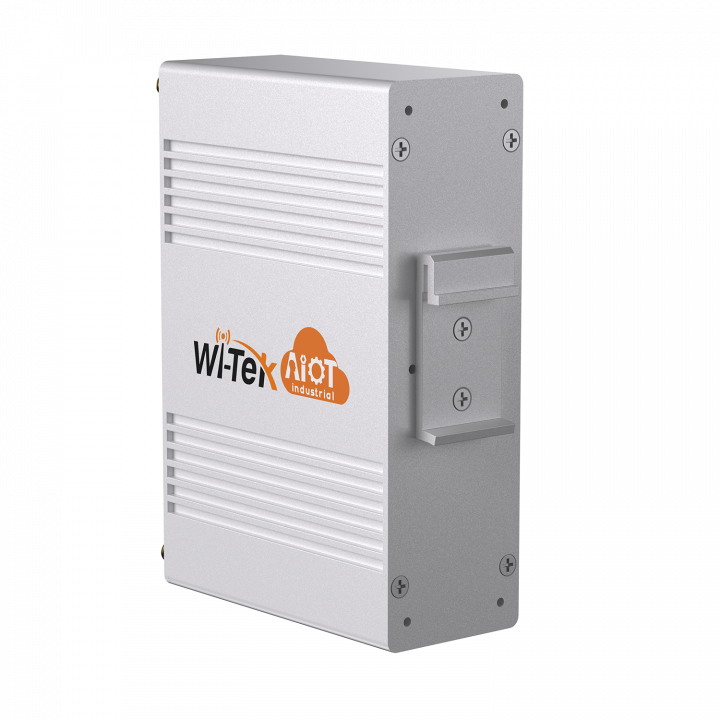

6. Монтажный комплект для установки на DIN-рейку - 1 шт.
7. Краткое руководство пользователя - 1 шт.
