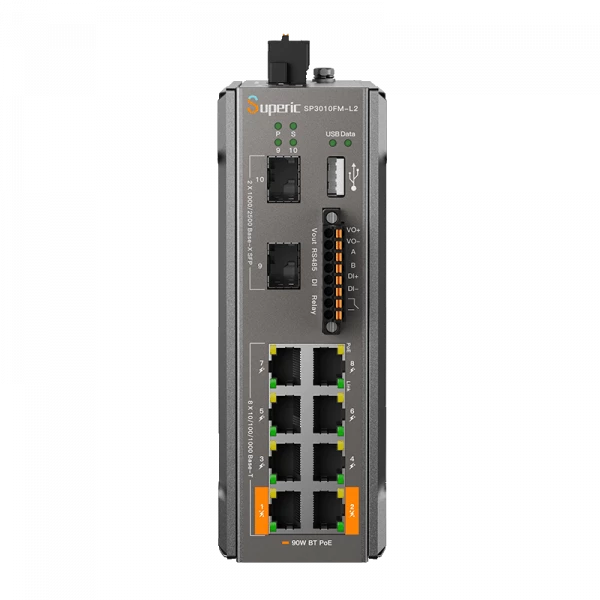

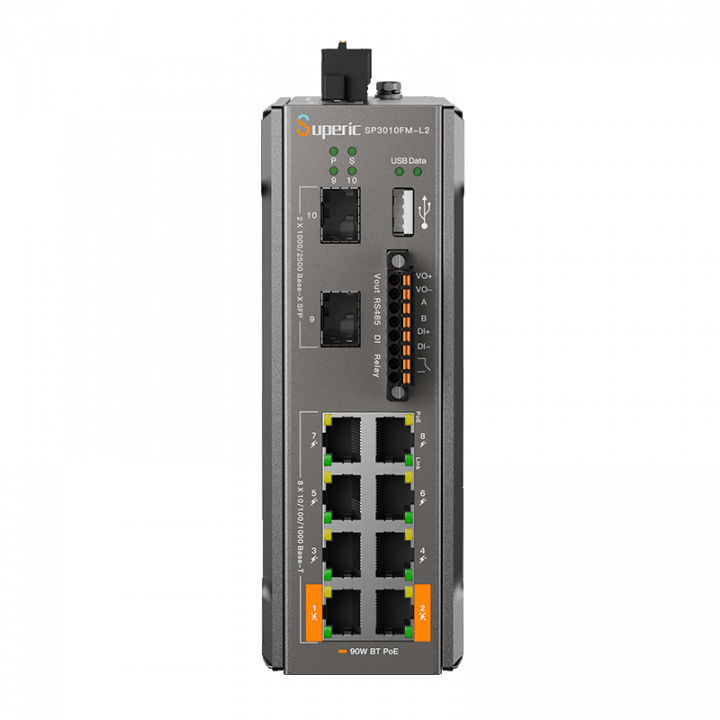

Wi-Tek Superic SP3010FM-L2 v3

Ключевые особенности

Коммутаторы WI-Tek Superic SP3010FM-L2 v3 предназначены для построения уличных систем видеонаблюдения c повышенными требованиями к отказоустойчивости, со сложной сетевой топологией, в том числе кольцевой, и с использованием самых современных высокоскоростных PTZ IP-видеокамер.

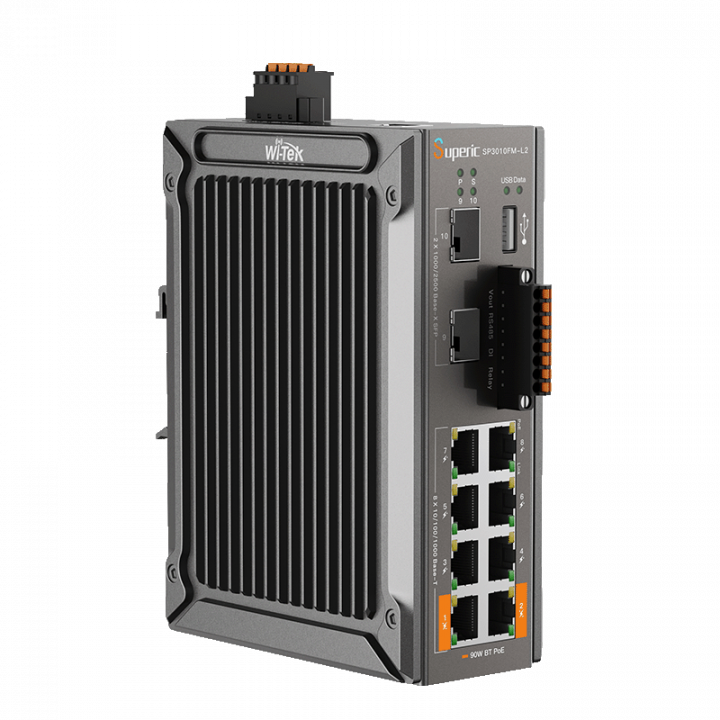

SP3010FM-L2 v3 выполнен в надежном металлическом корпусе стандарта IP30 и допускает различные способы монтажа: DIN-рейка, настольное или настенное крепление. Коммутатор предназначен для эксплуатации в экстремальных температурных условиях (–40~75 °C) и влажности до 90%.

Коммутатор поддерживает обширный спектр стандартов PoE IEEE802.3at/af/bt, позволяя подключать различных потребителей с мощностью до 90 Вт, с номиналом напряжения 48 В, таких как IP-камеры, Wi-Fi-мосты, домофоны, вызывные панели или другие совместимые PoE-устройства. При этом общий бюджет коммутатора может достигать 240 Вт в зависимости от мощности подключенного источника питания.

Отказоустойчивость систем обеспечивается дополнительным функционалом:

• поддержка Fast Ring: технология быстрого, до 20 мс, восстановления кольца после сбоя в линии. В каскаде может быть до 30 устройств;
• резервирование питания, возможность подключить до 2 независимых источников питания DС.

Superic SP3010FM-L2 v3 может работать как коммутатор без функции PoE при питании от одного источника питания DC 12-36 В.

Коммутатор поддерживает основные способы управления, такие как WEB, CLI, SNMP, Telnet. В коммутаторе реализованы L2-функции, такие как QoS, VLAN, IGMP Snooping, DHCP Snooping, STP/RSTP/MSTP, Link Aggregation, ACL, Storm Control, BPDU filtering/guard, позволяющие применять его для различных задач.

Интерфейсы

• 8 x 10/100/1000 Мбит/с RJ45
• 2 x 1/2.5 Гбит/с SFP
• 1 х консольный порт

PoE

• Порты 1-8:
• порт 1-2: 802.3af/at/bt;
• порт 3-8: 802.3af/at.
• Расположение контактов: 1/2(+), 3/6(-), 4/5(+), 7/8(-)
• Питание: до 90 Вт 1-2 порт, до 30 Вт 3-8 порт, общий бюджет PoE до 240 Вт

Сетевые характеристики

• Поддержка протоколов IPv4/IPv6, IPv6 Dual
• Пропускная способность коммутации: 26 Гбит/с
• Скорость обработки пакетов: 19.3 млн пакетов в секунду
• Буфер памяти пакетов: 2 Мбит
• Таблица MAC-адресов: до 16 K
• Поддержка Jumbo-фреймов: до 10 кБ
• VLAN:
  • на основе MAC-адресов;
  • на основе протоколов;
  • на основе IP-адреса;
  • GVRP (GARP VLAN Registration Protocol);
  • поддержка QinQ (802.1ad) и настройка QinQ на основе порта.
• DHCP:
  • поддержка опции 82;
  • DHCP-клиент;
  • DHCP Snooping (включая DHCPv6 Snooping).

Маршрутизация и коммутация

• Метод коммутации: Store-And-Forward
• Настройка порта:
  • поддержка IEEE802.3x flow control;
  • поддержка статистики трафика порта;
  • поддержка Broadcast Storm (Broadcast, Unknown Multicast, Unknown Unicast);
  • поддержка обнаружения петель (на основе порта; на основе VLAN);
  • поддержка зеркалирования портов (один-к-одному, многие-к-одному, Tx/Rx/Both).
• Маршрутизация: статическая
• Агрегация портов:
  • поддержка 1GE-агрегации порта;
  • поддержка 2.5GE-агрегации порта;
  • поддержка статической агрегации;
  • поддержка динамической агрегации LACP;
  • поддержка до 64 групп агрегации и до 8 портов на группу.
• Мультикаст (L2):
  • поддержка IGMP snooping;
  • поддержка групповой адресации.

Приоритизация трафика и QoS

• 8 приоритетных очередей
• Управление трафиком: маркировка трафика 802.1p CoS/DSCP
• Планирование очередей:
  • строгий приоритет (SP);
  • улучшенный циклический перебор (WRR);
  • гибридный режим SP+WRR.
• Управление пропускной способностью: ограничение скорости на основе порта

Управление и обслуживание

• Поддержка Syslog
• Поддержка RMON(1,2,3 &9)
• Поддержка NTP/SNTP
• Поддержка Ping; Tracert
• Поддержка оптического трансивера с DDM-функцией
• Поддержка TFTP-клиента
• Поддержка TFTP, обновление через веб-интерфейс
• Поддержка экспорта/импорта конфигурации
• Поддержка управления IPv6
• Поддержка управления PoE

Безопасность

• Протоколы:
  • IEEE 802.1D STP (Spanning Tree Protocol);
  • IEEE 802.1W RSTP (Rapid Spanning Tree Protocol);
  • IEEE 802.1S MSTP (Multiple Spanning Tree Protocol);
  • поддержка BPDU (Bridge Protocol Data Unit);
  • ERPS (Ethernet Ring Protection Switching) для быстрого восстановления в случае сбоя.
• Списки контроля доступа (ACL):
  • поддержка стандартного IP ACL;
  • поддержка расширенного IP ACL;
  • поддержка расширенного MAC ACL;
  • поддержка L2, L3.
• Безопасность портов:
  • статическая/динамическая привязка;
  • фильтрация MAC-адресов.
• Дополнительные меры безопасности:
  • поддержка RADIUS/TACACS+;
  • поддержка Dot1x (аутентификация порта, аутентификация MAC);
  • поддержка аутентификации RADIUS (Telnet; SSH; HTTP; HTTPS);
  • обнаружение фильтрования сообщений ARP;
  • поддержка IP Source Guard (на основе порта/MAC-Binging access);
  • поддержка изоляции портов.

Отказоустойчивость

• Защита порта Ethernet от перепадов напряжения:
  • стандартный режим ±6 кВ;
  • дифференциальный режим ±2 кВ.
• Защита источника питания от перепадов напряжения:
• стандартный режим ±6 кВ;
• дифференциальный режим ±4 кВ.
• Защита от электростатических помех (ESD-защита):
  • при контактном разряде ±8 кВ;
  • при воздухоотведении ±15 кВ.

Физические характеристики

• Память: 512MB, флеш 512MB
• Питание:
• источник 1 (основной): DC 44-57 В;
• источник 2 (запасной): DC 44-57 В;
• потребляемая мощность: 10 Вт (до 250 Вт с подключенными PoE-устройствами).
• Температура:
  • при эксплуатации: -40~75 °C;
  • при хранении: -40~85 °C.
• Влажность:
  • при эксплуатации: 10~90% без образования конденсата;
  • при хранении: 5~90% без образования конденсата.
• Система охлаждения: Пассивная
• Размеры: 56 х 115 х 158 мм
• Вес: 1.15 кг

Комплектация

1. Коммутатор Wi-Tek Superic SP3012FM-L2 v3 –1шт.
2. Клеммная колодка типа Phenix – 2шт.
3. Внешний датчик температуры и влажности – 1шт.
4. Монтажная пластина для настенного крепления – 1шт.
5. Гарантийный талон – 1шт.
6. Краткое руководство – 1шт.
