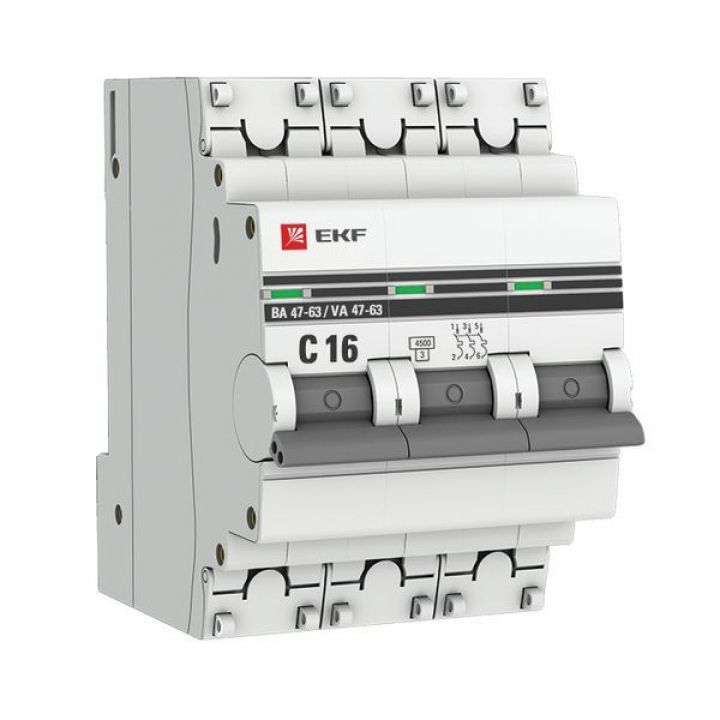

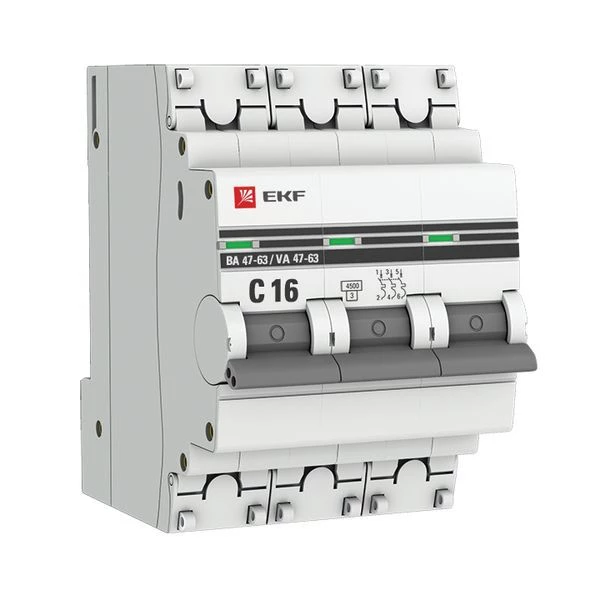

Выключатель автоматический модульный 3п C 16А 4.5кА ВА 47-63 PROxima EKF mcb4763-3-16C-pro
• НАЗНАЧЕНИЕ Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания. • ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения. • ПРИНЦИП ДЕЙСТВИЯ Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным. • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартною комплектацию входит само изделие
Характеристики
- Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В: 2.6
- Номинальное импульсное напряжение: 4
- Рабочая температура окружающей среды: -25...50
- Сечение многопроволочного гибкого проводника: 1...16
- Сечение однопроволочного проводника: 1...25
- Для скрытого монтажа: Нет
- Количество защищенных полюсов: 3
- Номинальное напряжение изоляции Ui: 660
- Частота: 50...50
- Степень защиты IP: IP20
- Степень загрязнения (число): 2
- Глубина монтажа, установки: 41
- Ширина в числах модульных расстояний: 3
- С коммутируемым нейтральным проводником: Нет
- Частота: 50
- Номинальное напряжение: 400
- Номинальная отключающая способность в соответствии с EN 60898: 4.5
- Характеристика срабатывания: C
- Род тока: Переменный ток (AC)
- Общее количество полюсов: 3
- Номинальный ток: 16
