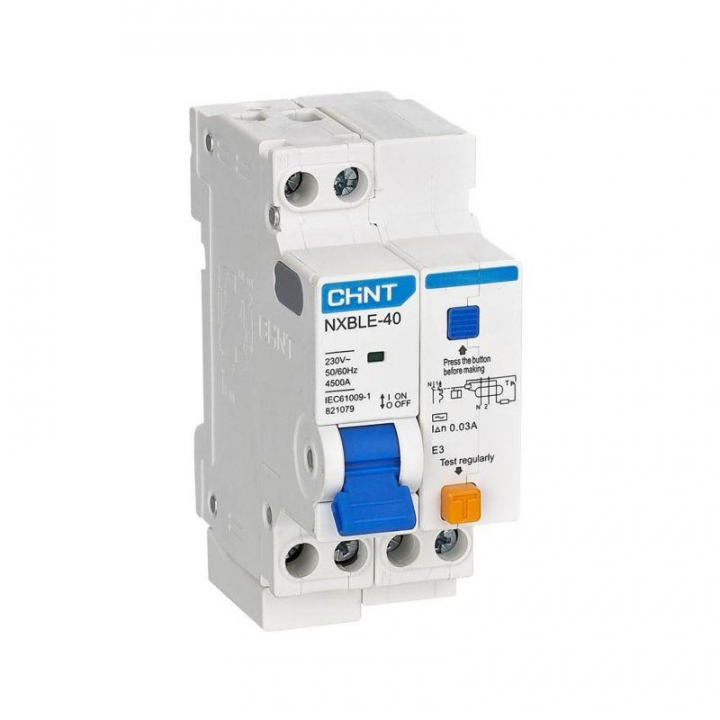

Выключатель автоматический дифференциального тока C 16А 30мА тип AC 4.5кА NXBLE-40 1P+N электронный (R) CHINT 821075
Автоматические выключатели дифференциального тока (АВДТ) серии NXBLE-40 предназначены для применения в однофазных сетях переменного тока напряжением до 230 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий. Необходимо проверять работоспособность АВДТ серии NXBLE-40 нажатием на кнопку «Тест» не реже 1 раза в месяц. Основные характеристики: Номинальный ток – от 6 А до 40 А Исполнение по числу полюсов – 1P+N Тип характеристики мгновенного срабатывания – С, D Предельная отключающая способность – 4500 А Рабочая отключающая способность – 4500 А Ном. отключающий дифференциальный ток – 10 мA; 30 мA Тип АВДТ – AC Конструктив устройства – электронное Механическая износостойкость – 20000 циклов В/О Электрическая износостойкость – 10000 циклов В/О Степень загрязнения – 2 Степень защиты – IP20 Монтаж – на симметричную DIN-рейку 35 мм Подключение нагрузки – снизу Сигнализация – окошко индикации положения главных контактов АВДТ серии NXBLE-40 дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния AX-X1; - сигнальный контакт аварийного срабатывания AL-X1; - независимый расцепитель SHT-H3 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
Характеристики
- Номинальное импульсное напряжение: 4
- Рабочая температура окружающей среды: -25...40
- Номинальное напряжение изоляции Ui: 300
- Род тока: Переменный ток (AC)
- Степень защиты IP: IP20
- Степень загрязнения (число): 2
- Частота (Гц): 50/60 Гц
- Номинальная отключающая способность по IEC 60947-2: 4.5
- Номинальное напряжение: 230
- Ширина в числах модульных расстояний: 2
- Характеристика срабатывания: C
- Тип по току утечки: Переменный ток (AC)
- Номинальный ток утечки: .03
- Номинальный ток: 16
