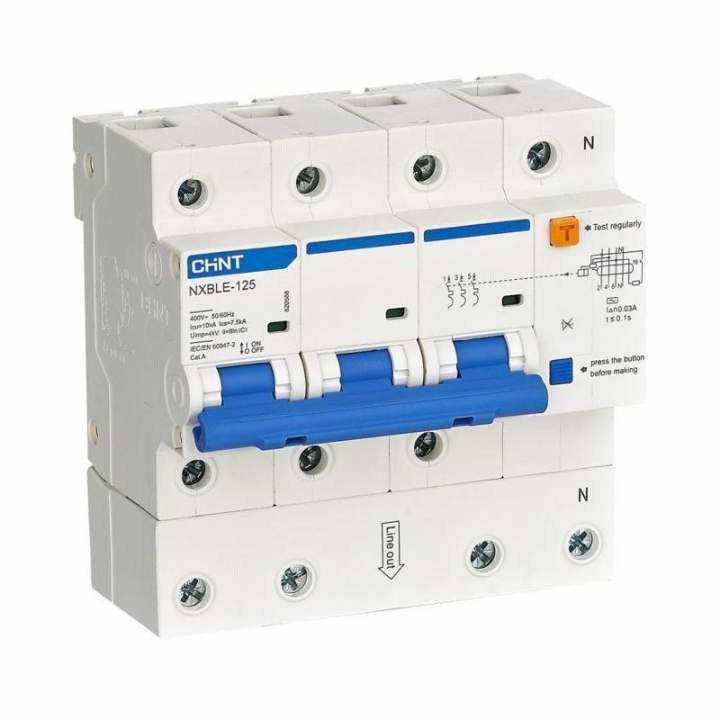

Выключатель автоматический дифференциального тока C 80А 30мА тип AC 10кА NXBLE-125 3P+N электронный (R) CHINT 820586
Автоматические выключатели дифференциального тока (АВДТ) серии NXBLE-125 предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 125 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий. Необходимо проверять работоспособность АВДТ серии NXBLE-125 нажатием на кнопку «Тест» не реже 1 раза в месяц. Основные характеристики: Номинальный ток – от 63 А до 125 А Исполнение по числу полюсов – 1P+N; 2P; 3P; 3P+N; 4P Тип характеристики мгновенного срабатывания – С, D Предельная отключающая способность – 10000 А Рабочая отключающая способность – 7500 А Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA Тип АВДТ – AC Конструктив устройства – электронное Механическая износостойкость – 6000 циклов В/О (In не более 100A); 4000 циклов В/О (In > 100A) Электрическая износостойкость – 2000 циклов В/О Степень загрязнения – 2 Степень защиты – IP20 Монтаж – на симметричную DIN-рейку 35 мм Подключение нагрузки – снизу Сигнализация – окошко индикации положения главных контактов АВДТ серии NXBLE-125 дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния AX-X3; - сигнальный контакт аварийного срабатывания AL-X3.
Характеристики
- Номинальное импульсное напряжение: 4
- Рабочая температура окружающей среды: -25...40
- Номинальное напряжение изоляции Ui: 500
- Род тока: Переменный ток (AC)
- Степень защиты IP: IP20
- Степень загрязнения (число): 3
- Частота (Гц): 50/60 Гц
- Номинальная отключающая способность по IEC 60947-2: 10
- Номинальное напряжение: 400
- Ширина в числах модульных расстояний: 6.5
- Характеристика срабатывания: C
- Тип по току утечки: Переменный ток (AC)
- Номинальный ток утечки: .03
- Номинальный ток: 80
