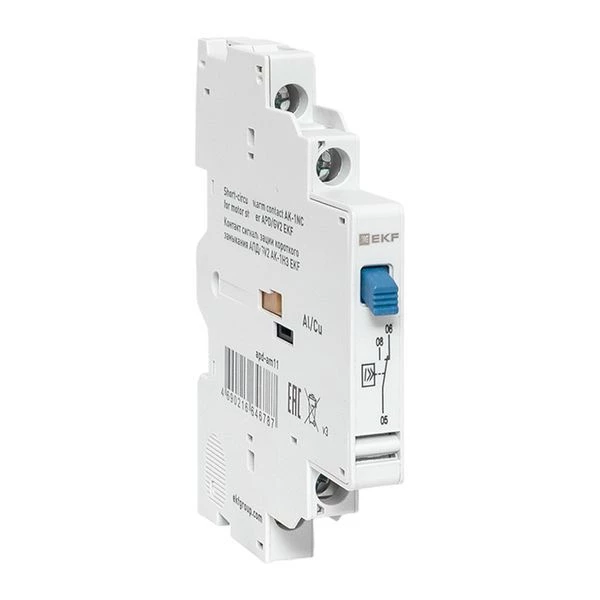

Контакт сигнализации короткого замыкания АПД/GV2 АК-1НЗ EKF apd-am11
Дополнительный аксессуар для автомата пуска (защиты) двигателя. Специальный контакт, который срабатывает только при аварийном отключении АПД по причине перегрузки. Имеет собственную кнопку возврата (сброса) и индикатор (флажок) срабатывания. В нормальном состоянии и при обычном включении/выключении кнопками его контакты не меняются. Когда тепловой расцепитель отключает АПД из-за перегрузки, механизм аварийного контакта срабатывает: НО контакт замыкается, а НЗ — размыкается. При этом флажок переключается, визуально указывая на аварию. Этот контакт используется исключительно для сигнализации "АВАРИЯ" или "ПЕРЕГРУЗКА". Он подает сигнал на аварийную лампу, звуковую сирену или на контроллер, что двигатель отключился не по команде, а из-за срабатывания защиты. Устанавливается на АПД сбоку (слева). Используется для АПД-32 и GV2P.
Характеристики
- Количество переключателей сигнала неисправности: 2
- Исполнение: Частично (наполовину) интегрируемый
- Тип подключения: Винтовое соединение
- Способ монтажа: Монтаж сбоку
- Номинальный рабочий ток Ie при AC-15, 230 В: 6
- Количество нормально замкнутых (НЗ) контактов: 1
- Количество нормально разомкнутых (НО) контактов: 1
