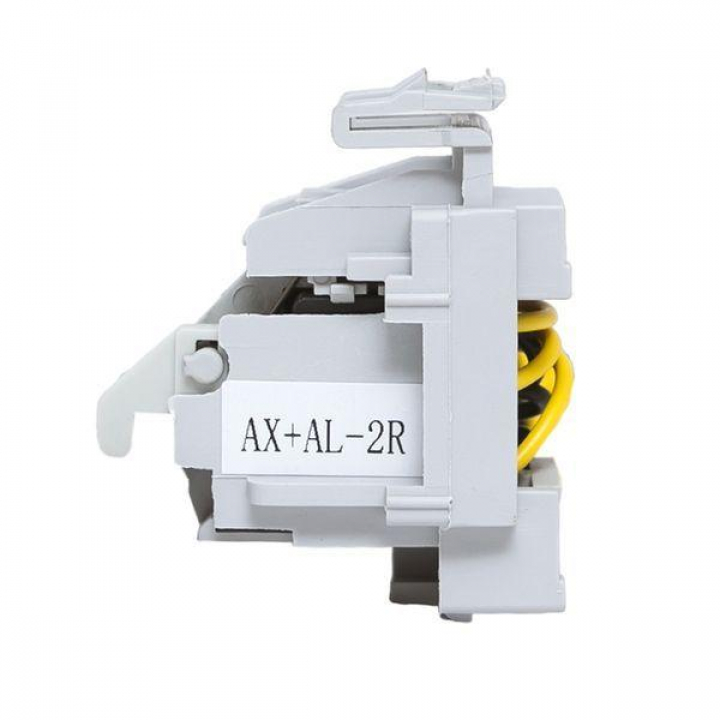

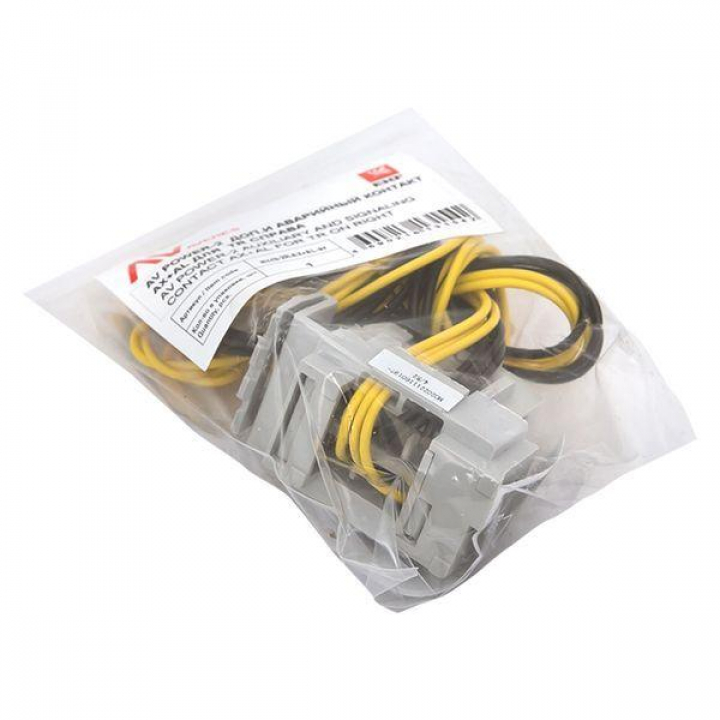

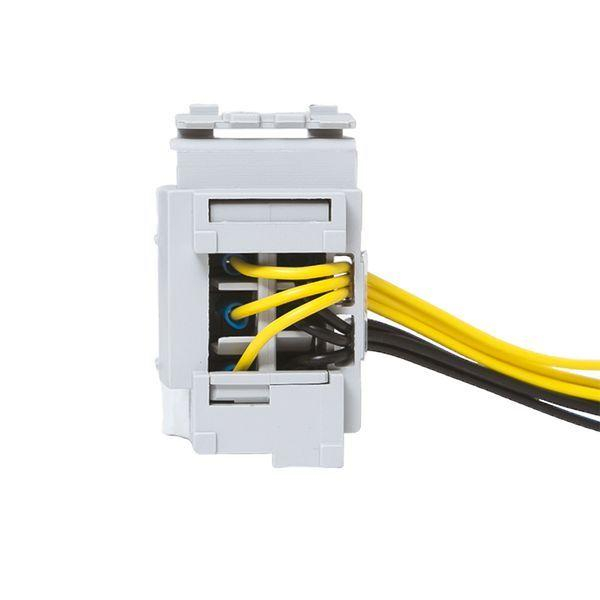

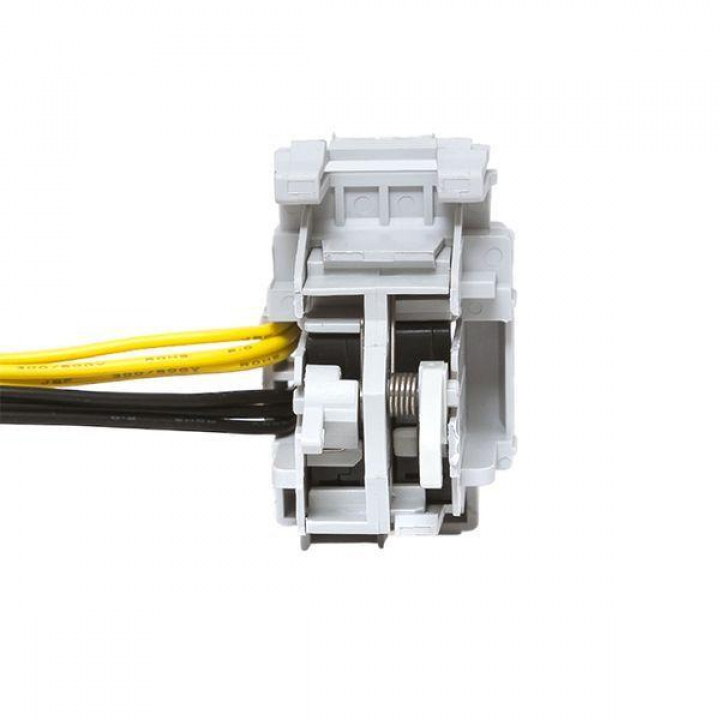

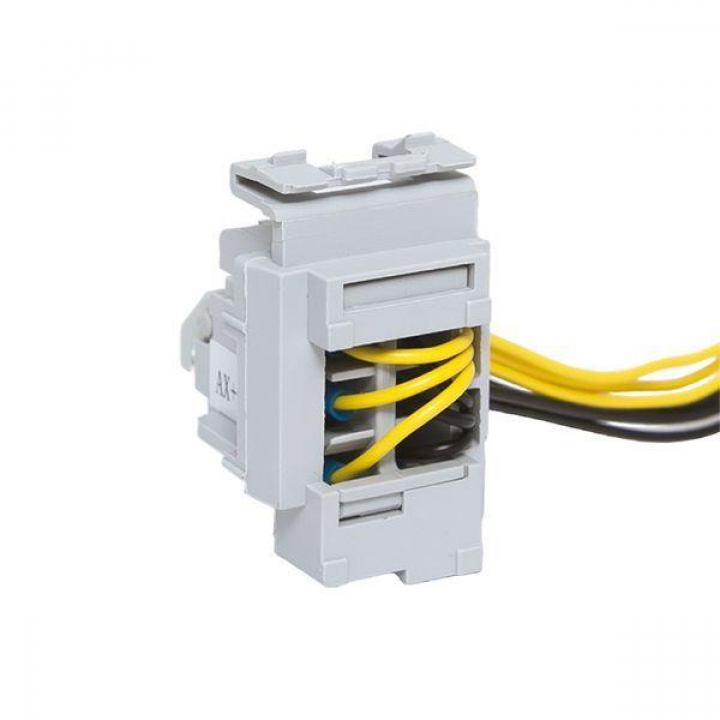

Контакт дополнительный и аварийный AX+AL справа AV POWER-2 AVERES EKF mccb-2R-AX+AL-av
Выключатели АV POWER могут комплектоваться дополнительными устройствами: независимыми расцепителями, расцепителями минимального напряжения, дополнительными и аварийными контактами, ручным поворотным приводом и электроприводом и различными их сочетаниями. Дополнительно электронные расцепители EТU2.2 , EТU6.2 комплектуются коммуникационным модулем передачи данных на стандартные шины. При применении электронных расцепителей EТU2.2, EТU6.2 возможно создание интеллектуальных систем управления и защиты на базе контроллеров, для этого имеются различные модули связи и конверторы протоколов, а также выносные панели программирования и индикации. Дополнительные аксессуары в комплект поставки автоматических выключателей АV POWER не входят, за исключением AV-TX2 коммуникационного модуля, который входит в комплект с расцепителями EТU2.2 и EТU6.2. Пользователь самостоятельно приобретает данное оборудование и комплектует выключатель АV POWER в соответствии с особенностями защищаемого объекта. Способы установки дополнительных устройств зависят от типов устройств. Дополнительные и аварийные контакты, а также расцепители устанавливаются в специальные гнезда под фальш-панелью, которая крепится на винтах на корпусе выключателя. Проводники от дополнительных устройств выводятся на корпус выключателя с боков через специальные гнезда. Элетро- и ручной приводы крепятся на корпусе выключателя. Коммуникационные модули и модуль индикации и программирования устанавливаются отдельно от выключателя и соединяются с ним посредством проводов, входящих в комплект.
Характеристики
- Тип подключения: Кабельное подключение
- Способ монтажа: Встраиваемый (-ая)
- Номинальный рабочий ток Ie при AC-15, 230 В: 3
- Количество нормально замкнутых (НЗ) контактов: 2
- Количество нормально разомкнутых (НО) контактов: 2
- Количество переключающих контактов: 4
