J&R JR101-FK-CR-M16

Описание устройства

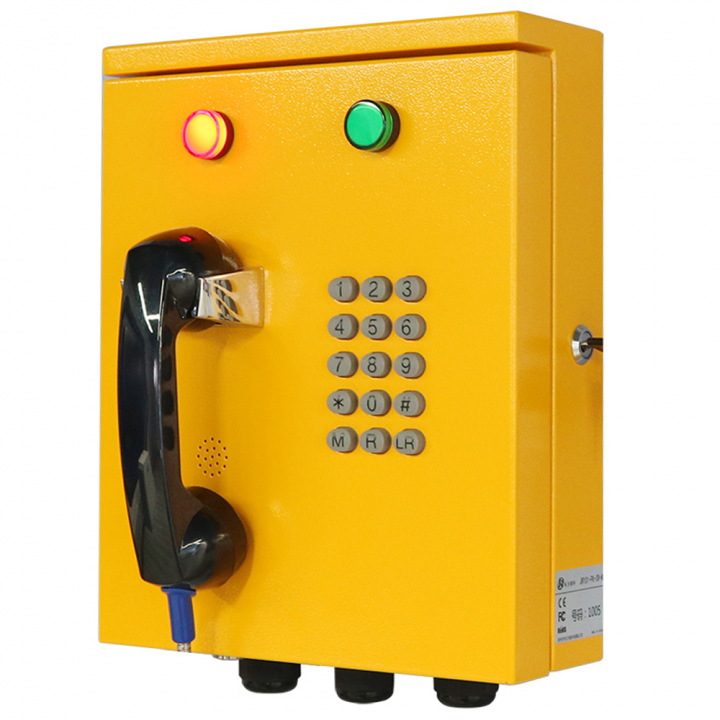

JR101-FK-CR-M16 - промышленный оптоволоконный телефонный хост/узел доступа со встроенным голосовым шлюзом. Устройство объединяет аналоговую телефонную плату, оптоволоконную плату и шлюз преобразования аналоговых линий в IP/SIP. Оно предназначено для регистрации линий встроенного голосового шлюза на IP/SIP-сервере и передачи голосового трафика по одномодовому оптоволокну. Конкретная конфигурация зависит от версии M04/M08/M16.

Физические характеристики

• Корпус из холоднокатаной стали с жёлтым УФ-стойким порошковым покрытием
• Герметизация с использованием водонепроницаемого клея
• Бронированный кабель для трубки из нержавеющей стали
• Антивандальная защита: IK10, антивандальный телефон
• Степень защиты IP66/IP67

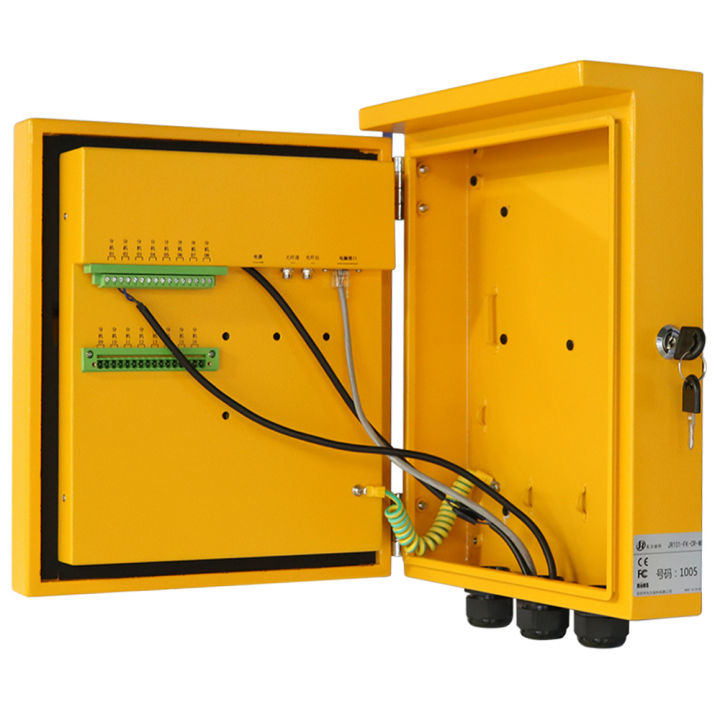

• Несъёмная расширительная карта с клеммной колодкой для подключения аналоговых линий: 1 хостовый телефон + 15 дополнительных аналоговых телефонов (всего 16 линий)

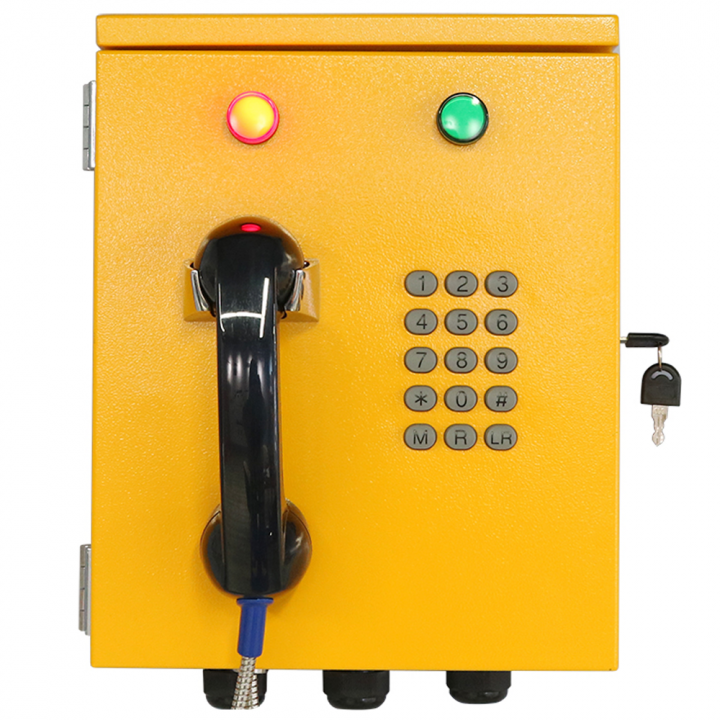

• Полноформатная клавиатура из промышленного силикона с функцией памяти
• 3 функциональные клавиши:
  • "LR" - повторный набор последнего номера
  • "R" - перевод вызова
  • "M" - отключение микрофона
• Трубка из ABS-пластика со встроенным динамическим приёмником и поддержкой слуховых аппаратов
• Электретный микрофон с функцией шумоподавления
• Гибкий металлический кабель длиной 83 см, выдерживающий растягивающую нагрузку свыше 100 кг
• Магнитный рычаг трубки из цинкового сплава
• Нижний ввод кабеля: 3 кабельных ввода M20
• Шкафной кулачковый замок дверцы корпуса
• Ключ шкафного кулачкового замка
• Наработка на отказ: более 50 000 ч
• Настенный монтаж
• Устойчивость к перенапряжениям и сверхтокам по стандарту ITU-T K.21 (поддерживается частично)
• Рабочая температура: от -40 °C до +65 °C
• Температура хранения: от -40 °C до +75 °C
• Размеры (Ш х В х Г): 350 x 360 x 177 мм
• Цвет: жёлтый

Сетевые и оптические характеристики

• SIP 2.0 (RFC3261)
• Количество регистрируемых линий: до 16, включая основной аппарат
• Подключение по одномодовому оптоволокну
• Длина волны: 1310/1550 нм
• Оптический интерфейс устройства: FC
• Количество оптических портов: 2
• Назначение оптических портов: вход/выход оптической линии (Fiber optic in/Fiber optic out)
• Подключение по оптике выполняется по двухволоконной схеме: одно волокно используется на передачу, второе - на приём. Работа по одноволоконной схеме WDM не поддерживается
• Максимальная длина оптического линка: до 20 км при подключении к другому устройству серии JR101-FK-CR-M, коммутатору или медиаконвертеру
• Поддерживаемая скорость оптического соединения: Gigabit
• Рекомендуемый внешний оптический модуль на стороне коммутатора или медиаконвертера: 20 км, Gigabit, для одномодового двухволоконного подключения
• Поддержка каскадного подключения устройств серии по оптоволоконной линии
• Способ получения IP: статический/DHCP
• Поддержка VLAN
• Поддерживаемые протоколы: IPv4, TCP, UDP, ICMP, ARP, RTP, ONVIF, SNMPv1, RTCP-XR, 802.1x, IEEE 802.1p/Q, QoS/ToS, HTTP/HTTPS, NTP, FTP/TFTP, CDP/LLDP, LDAP
• Компьютерный/сервисный интерфейс: RJ45, подключение сетевым кабелем
• Управление и настройка встроенного голосового шлюза: веб-интерфейс, IVR, provisioning TFTP/HTTP/HTTPS, TR-069, SNMP

Звуковые характеристики

• Кодеки: G.711 a/u, G.722 (8000/16000), G.723, G.729, G.726
• Полнодуплексная связь с подавлением эха (G.168)
• VAD (обнаружение активности голоса)
• AEC (подавление эха)
• HAC (совместимость со слуховыми аппаратами)
• Громкость вызова: 90-95 дБ(А) на расстоянии 1 м
• DTMF: In-band, Out-of-band (RFC2833), SIP INFO

Питание

• Питание: 220 В AC
• Варианты исполнения интерфейса питания: с вилкой или с прямым проводным подключением к телефону
• Потребление:
  • в режиме ожидания: 10 Вт
  • в рабочем режиме: 15 Вт

Комплектация

• Телефонный аппарат JR101-FK-CR-M16 – 1 шт.
• Комплект крепежа – 1 шт.
• Ключи – 2 шт.
• Кабель питания – 1 шт.
